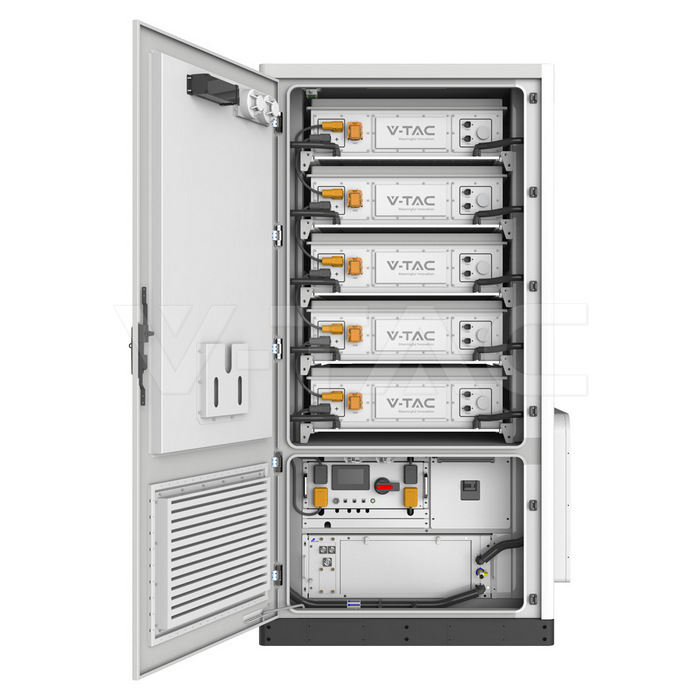

V-TAC OHL-233 – 233 kWh Hochvolt-Batteriespeicher mit Flüssigkeitskühlung
Der V-TAC OHL-233 ist ein flüssigkeitsgekühltes Hochvolt-Energiespeichersystem (HV-ESS) für gewerbliche und industrielle Anwendungen. Das System liefert eine Nennenergie von 233 kWh (nutzbar: 209,66 kWh) aus fünf 46,59-kWh-LiFePO₄-Modulen, die zusammen mit einer zentralen Cluster Control Box in einem Rack verbaut werden. Die System-Nennspannung beträgt 832 V bei einem Betriebsspannungsbereich von 728 bis 949 V. Der empfohlene Lade-/Entladestrom liegt bei 100 A, der maximale Dauerstrom bei 140 A.
LiFePO₄-Batteriemodule mit 280 Ah – modular und skalierbar
Jedes der fünf Module arbeitet mit einer Nennspannung von 166,4 V und einer Kapazität von 280 Ah (LiFePO₄). Das System ist auf bis zu zwei Einheiten parallel skalierbar – in Kombination mit einem 80-kW-Hybrid-Wechselrichter ergibt sich eine Gesamtkapazität von 466 kWh. Die Zellen sind auf eine Zyklenlebensdauer von ≥6.000 Zyklen bei 0,5C/0,5C bis EOL 70 % ausgelegt (bei 25±2 °C). Ein intelligentes SOC-Management überwacht Systemspannung, Strom, Zellspannung, Zelltemperatur und Modultemperatur.
Kommunikation, Schutz und Einsatzbedingungen
Die Kommunikation mit dem Wechselrichter erfolgt über CAN. Das System ist nach IP65 gegen Staub und Strahlwasser geschützt und für eine Aufstellung in Innenräumen (Bodenmontage im Rack) vorgesehen. Die zulässige Arbeitstemperatur beträgt −20 °C bis 55 °C, die Lagertemperatur 0 °C bis 35 °C. Die Abmessungen des Racks betragen 1.100 × 1.400 × 2.105 mm (ohne Wechselrichter) bei einem Gesamtgewicht von rund 2.700 kg. Die maximale Aufstellungshöhe liegt bei 2.000 m über NHN.
Lieferumfang:
- 5× 46,59 kWh LiFePO₄ Batteriemodul (280 Ah, 166,4 V)
- 1× Battery Cluster Control Box
- 1× Rack für OLITER Set
